Pompa obiegowa i zawór trójdrożny tworzą układ, w którym kolejność elementów wpływa na temperaturę, przepływ oraz bezpieczeństwo instalacji. Decyzja, czy zawór trójdrożny umieścić przed pompą, czy za nią, zależy przede wszystkim od tego, czy zawór miesza wodę, rozdziela strumień, czy chroni źródło ciepła. Poniżej pokazuję praktyczne warianty dla podłogówki, grzejników, kotła i ciepłej wody użytkowej.
O właściwym miejscu pompy decyduje funkcja zaworu
- Obieg mieszający: pompa najczęściej znajduje się za zaworem, po stronie wody o regulowanej temperaturze.
- Obieg rozdzielający: pompę zwykle montuje się przed zaworem, aby zasilała dwa możliwe kierunki przepływu.
- Ogrzewanie podłogowe: zawór ogranicza temperaturę zasilania, często do około 30-45°C.
- Ochrona kotła: układ może wymagać pompy kotłowej przed zaworem i utrzymywania powrotu na poziomie określonym przez producenta.
- Najważniejsza kontrola: trzeba sprawdzić oznaczenia A, B i AB oraz strzałkę przepływu w instrukcji konkretnego zaworu.
Najpierw ustal, co właściwie robi zawór
Ten sam zawór trójdrożny może pracować jako mieszający albo rozdzielający. W pierwszym wariancie łączy gorącą wodę z zasilania z chłodniejszym powrotem, a w drugim kieruje jeden strumień do jednego z dwóch obiegów. Bez tego rozróżnienia odpowiedź na pytanie o miejsce pompy będzie tylko zgadywaniem.

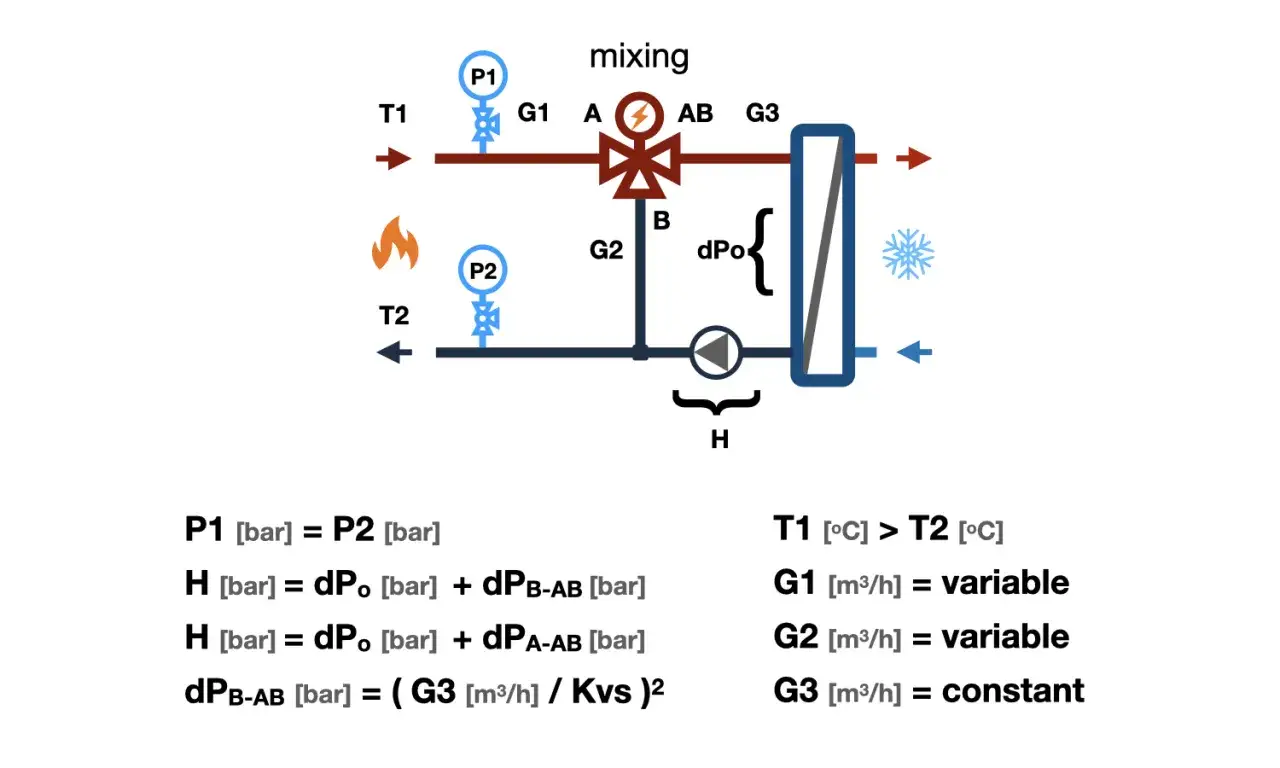

W zaworze mieszającym dwa króćce doprowadzają wodę, a trzeci odprowadza wodę zmieszaną. W zaworze rozdzielającym sytuacja jest odwrotna: jeden króciec zasila korpus, a zawór wybiera wyjście A albo B. Oznaczenia na korpusie są ważniejsze niż sam wygląd elementu, ponieważ podobne modele mogą mieć inną konstrukcję wewnętrzną.
| Funkcja zaworu | Co dzieje się z wodą | Typowe ustawienie pompy |
|---|---|---|
| Mieszanie | Gorąca woda łączy się z chłodniejszym powrotem | Za zaworem, po stronie obiegu zmieszanego |
| Rozdzielanie | Jeden strumień jest kierowany do dwóch obiegów | Najczęściej przed zaworem |
| Przełączanie CO/CWU | Przepływ jest kierowany do ogrzewania albo zasobnika | Zależnie od schematu producenta i miejsca pompy |
Ja zawsze zaczynam od narysowania strzałek przepływu na schemacie. Dopiero później ustalam położenie pompy, bo liczy się nie odległość między elementami, lecz to, który obieg pompa ma zasilać.
W obiegu mieszającym pompa najczęściej trafia za zawór
Najbardziej typowy przykład to ogrzewanie podłogowe z osobnym rozdzielaczem. Zawór pobiera część gorącej wody ze źródła ciepła i domiesza ją do wody wracającej z pętli. Pompa umieszczona za zaworem tłoczy już wodę o obniżonej, kontrolowanej temperaturze do rozdzielacza.
Uproszczony układ wygląda tak:
źródło ciepła → zawór mieszający → pompa obiegowa → rozdzielacz → pętle ogrzewania → powrót do zaworu
Takie ustawienie ma praktyczną zaletę. Pompa pracuje na obiegu, którego temperaturę właśnie regulujemy, a nie przepycha bezpośrednio bardzo gorącą wodę z kotła. W typowej podłogówce temperatura zasilania mieści się często w przedziale 30-45°C, ale ostateczna wartość powinna wynikać z projektu, rodzaju posadzki i zapotrzebowania budynku.
W gotowych grupach pompowych zawór i pompa są często umieszczone w jednym module. To ogranicza ryzyko pomyłki, ale nie zwalnia z kontroli kierunku przepływu. Z mojego doświadczenia wynika, że problemy częściej powoduje odwrócone podłączenie króćców niż samo położenie pompy.
Przeczytaj również: Ocieplenie rur: Jak wybrać piankę i uniknąć błędów?
Dlaczego ten układ sprawdza się przy podłogówce
Podłogówka wymaga niższej temperatury niż większość tradycyjnych grzejników. Gdyby do rozdzielacza trafiła woda bezpośrednio z kotła, mogłoby dojść do przegrzewania posadzki, dyskomfortu oraz nieprawidłowej pracy automatyki. Zawór mieszający ogranicza temperaturę, a pompa zapewnia przepływ przez długie pętle grzewcze.
W obiegu sterowanym siłownikiem warto umieścić czujnik temperatury za zaworem, na przewodzie zasilającym instalację. Czujnik przed zaworem mierzyłby temperaturę, która nie mówi jeszcze, co rzeczywiście trafia do podłogi.
Kiedy pompa powinna znaleźć się przed zaworem
Pompa przed zaworem ma sens wtedy, gdy zawór pełni funkcję rozdzielającą albo gdy pompa obsługuje wspólny przepływ przed jego podziałem. Dotyczy to między innymi układów przełączających między obiegiem centralnego ogrzewania a zasobnikiem ciepłej wody użytkowej.

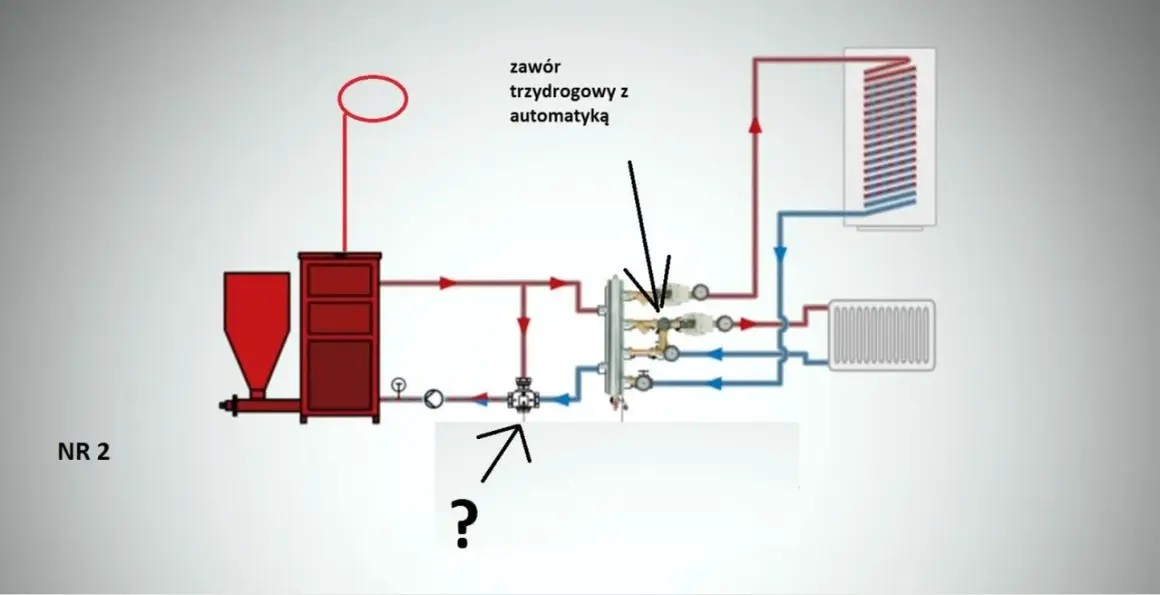

Drugi ważny przypadek to ochrona powrotu kotła, zwłaszcza w instalacjach z kotłem na paliwo stałe. Zawór może wtedy kierować część gorącej wody z powrotem do kotła, zanim reszta popłynie do instalacji. Pompa kotłowa zapewnia krążenie w krótkim obiegu i pomaga szybciej osiągnąć właściwą temperaturę powrotu.
Nie ma jednak jednej wartości odpowiedniej dla każdego kotła. Dla wielu kotłów na paliwo stałe istotne jest utrzymywanie powrotu w okolicy 55-60°C, ale trzeba kierować się dokumentacją konkretnego urządzenia. Zbyt chłodny powrót sprzyja kondensacji, korozji i osadzaniu zanieczyszczeń, natomiast zbyt wysoka temperatura może ograniczać sprawność całego układu.
W tym wariancie schemat może wyglądać następująco:
źródło ciepła → pompa kotłowa → zawór trójdrożny → instalacja lub krótki obieg ochronny
Pompa przed zaworem nie oznacza automatycznie, że instalacja jest wykonana prawidłowo. Zawór musi mieć właściwie podłączone króćce, a sterownik powinien rozumieć jego położenie. Nie wolno przenosić schematu z podłogówki do ochrony kotła bez sprawdzenia funkcji armatury.
Różne instalacje wymagają różnych ustawień
Najłatwiej uniknąć błędu, porównując zastosowanie zaworu z rolą pompy. Poniższe zestawienie pokazuje typowe rozwiązania, ale nie zastępuje schematu hydraulicznego przygotowanego dla konkretnej instalacji.
| Zastosowanie | Rola zaworu | Najczęstsze położenie pompy | Na co uważać |
|---|---|---|---|
| Ogrzewanie podłogowe | Mieszanie gorącej wody z powrotem | Za zaworem | Temperatura zasilania, czujnik za zaworem, ochrona przed przegrzaniem |
| Grzejniki i podłogówka | Obniżenie temperatury dla podłogówki | Za zaworem w obiegu podłogowym | Rozdzielenie pomp i prawidłowe zbilansowanie przepływów |
| Ochrona kotła na paliwo stałe | Podmieszanie powrotu lub rozdzielanie obiegu | Często przed zaworem, jako pompa kotłowa | Minimalna temperatura powrotu określona przez producenta |
| Przełączanie CO/CWU | Kierowanie wody do wybranego odbiornika | Zależnie od schematu źródła ciepła | Logika sterownika, zawór zwrotny i priorytet ciepłej wody |
| Instalacja z buforem | Mieszanie lub rozdzielanie obiegów | Ustalane dla konkretnego obiegu | Sprzęgło hydrauliczne, przepływy i niezależna regulacja stref |
W układzie z grzejnikami i podłogówką często spotykam dwie pompy. Jedna obsługuje obieg wysokotemperaturowy, a druga obieg mieszany. Próba zasilenia obu części jedną pompą bez analizy oporów może skończyć się nierównym grzaniem, hałasem albo problemem z regulacją.
Objawy źle dobranego układu
Nieprawidłowe ustawienie pompy względem zaworu może ujawnić się dopiero po uruchomieniu instalacji. Najczęstsze sygnały ostrzegawcze to duże wahania temperatury, zimne końce pętli, szum w zaworze, częste załączanie siłownika oraz brak przepływu mimo pracy pompy.
- Jeżeli temperatura za zaworem szybko rośnie ponad nastawę, sprawdź kierunek podłączenia i położenie czujnika.
- Jeżeli pompa pracuje głośno, skontroluj odpowietrzenie, filtr, opory zaworu i prędkość pompy.
- Jeżeli podłogówka grzeje nierówno, problemem może być nie tylko zawór, lecz także brak regulacji przepływów na rozdzielaczu.
- Jeżeli kocioł ma zimny powrót, sprawdź działanie krótkiego obiegu ochronnego i temperaturę otwarcia zaworu.
- Jeżeli zawór siłownikowy obraca się w niewłaściwą stronę, trzeba zweryfikować kierunek otwierania oraz podłączenie sterownika.
Warto zamontować filtr siatkowy przed zaworem, zawory odcinające po obu stronach grupy oraz termometry na zasilaniu i powrocie. Koszt tych elementów jest niewielki w porównaniu z późniejszym spuszczaniem wody, rozbieraniem instalacji i szukaniem przyczyny niestabilnej pracy.
Jak sprawdzić schemat przed montażem
Przed skręceniem rur robię krótką kontrolę w kilku krokach. Najpierw zaznaczam źródło ciepła, odbiornik oraz kierunek przepływu. Potem sprawdzam, czy zawór ma mieszać, rozdzielać czy przełączać, a dopiero na końcu ustalam miejsce pompy.
- Odczytaj oznaczenia króćców A, B i AB z korpusu lub instrukcji.
- Narysuj, skąd płynie gorąca woda, skąd wraca chłodniejsza i gdzie ma trafić woda zmieszana.
- Sprawdź, czy pompa tłoczy przez obieg, który ma rzeczywiście obsługiwać.
- Dobierz zawór według przepływu i spadku ciśnienia, a nie wyłącznie średnicy przyłączy.
- Dodaj zabezpieczenia, odpowietrzenie, filtr i możliwość odcięcia elementu podczas serwisu.
- Po uruchomieniu zmierz temperaturę przed zaworem, za nim oraz na powrocie.
Jeśli instrukcja zaworu pokazuje pompę po przeciwnej stronie niż zakładany schemat, nie traktowałbym tego jako drobnej różnicy. Producent może wymagać konkretnego kierunku przepływu, aby siłownik, termostat lub element regulacyjny działał prawidłowo. Instrukcja danego modelu ma pierwszeństwo przed ogólną zasadą.
Najbezpieczniejsza decyzja przed zamknięciem instalacji
Jeżeli zawór ma mieszać wodę dla podłogówki, najczęściej umieść pompę za zaworem, po stronie obiegu zmieszanego. Jeżeli zawór rozdziela przepływ albo chroni źródło ciepła, pompa może znaleźć się przed nim, lecz wymaga to sprawdzenia pełnego schematu.
Nie oceniaj instalacji wyłącznie po tym, czy pompa stoi przed zaworem na rurze. O poprawności decydują jeszcze kierunek przepływu, typ zaworu, temperatura zasilania, opory hydrauliczne i sposób sterowania. Gdy te elementy są dobrane razem, układ pracuje cicho, stabilnie i bez kosztownych przeróbek.
