Podkładki pod zbrojenie, nazywane również dystansami zbrojeniowymi, są kluczowymi elementami w konstrukcjach żelbetowych, których głównym zadaniem jest zapewnienie wymaganej grubości otuliny betonowej. Otulina to warstwa betonu otaczająca pręty zbrojeniowe, chroniąca je przed korozją, ogniem i innymi czynnikami zewnętrznymi, a także zapewniająca odpowiednią przyczepność stali do betonu. Jej minimalna grubość jest określona w projekcie budowlanym i wynika z norm, m. in. PN-EN 1992-1-1 (Eurokod 2), która uzależnia ją od klasy ekspozycji (warunków środowiskowych), klasy konstrukcji i średnicy prętów zbrojeniowych. Na rynku dostępne są trzy główne rodzaje podkładek, różniące się materiałem wykonania: podkładki plastikowe, betonowe i stalowe. Dobór odpowiednich podkładek zależy od rodzaju elementu konstrukcyjnego (pionowy, poziomy), obciążenia, a także rodzaju podłoża. Na podłożach miękkich, jak styropian czy folia, należy stosować podkładki o zwiększonej powierzchni podparcia, aby zapobiec ich zapadaniu się. Ilość podkładek punktowych na metr kwadratowy zazwyczaj waha się od 4 do 8 sztuk, co odpowiada rozstawowi co 40-100 cm. Brak lub niewłaściwe zastosowanie podkładek jest poważnym błędem wykonawczym, prowadzącym do niedostatecznej otuliny, co skutkuje korozją zbrojenia i osłabieniem całej konstrukcji.
Podkładki pod zbrojenie to fundament trwałości konstrukcji żelbetowych
- Podkładki dystansowe zapewniają kluczową otulinę betonową, chroniącą zbrojenie przed korozją i ogniem.
- Grubość otuliny jest określana w projekcie i normach (np. Eurokod 2), zależnie od warunków środowiskowych i klasy konstrukcji.
- Na rynku dostępne są podkładki plastikowe, betonowe i stalowe, każda z nich ma specyficzne zastosowanie.
- Wybór podkładek zależy od rodzaju elementu konstrukcyjnego, obciążenia oraz typu podłoża.
- Niewłaściwe zastosowanie podkładek prowadzi do poważnych błędów wykonawczych i osłabienia całej konstrukcji.
Dlaczego pozornie drobny detal, jakim jest podkładka, decyduje o trwałości całej konstrukcji?
Czym jest otulina betonu i dlaczego jej grubość jest kluczowa?
Otulina betonowa to nic innego jak warstwa betonu otaczająca stalowe pręty zbrojeniowe. Jej podstawową i niezwykle ważną funkcją jest ochrona zbrojenia przed korozją. Wilgoć i agresywne substancje chemiczne zawarte w środowisku mogą przenikać przez beton i atakować stal, prowadząc do jej rdzewienia. Korozja zbrojenia powoduje jego pęcznienie, co z kolei prowadzi do pękania betonu i osłabienia całej konstrukcji. Dobra otulina chroni również zbrojenie przed wysoką temperaturą podczas pożaru, spowalniając proces nagrzewania się stali i tym samym opóźniając utratę jej nośności. Ponadto, odpowiednia grubość otuliny zapewnia właściwą przyczepność między stalą a betonem, co jest fundamentalne dla prawidłowego przenoszenia obciążeń. Minimalna grubość otuliny nie jest dowolna jest ona ściśle określona w projekcie budowlanym i musi być zgodna z obowiązującymi normami, przede wszystkim z PN-EN 1992-1-1, czyli Eurokodem 2. Wymagana grubość otuliny zależy od wielu czynników, takich jak klasa ekspozycji, czyli warunki, w jakich konstrukcja będzie funkcjonować (np. bliskość morza, narażenie na sole drogowe), klasa konstrukcji (np. czy jest to budynek mieszkalny, czy obiekt przemysłowy) oraz oczywiście średnica stosowanych prętów zbrojeniowych. Im bardziej agresywne środowisko lub im większa średnica pręta, tym grubsza otulina jest wymagana.
Rola podkładek dystansowych niewidoczny strażnik zbrojenia
Podkładki dystansowe to właśnie te niepozorne elementy, które w praktyce zapewniają nam utrzymanie wymaganej grubości otuliny betonowej. Bez nich pręty zbrojeniowe, szczególnie te dolne, mogłyby po prostu oprzeć się bezpośrednio na szalunku lub podłożu, co skutkowałoby zerową otuliną w tych miejscach. Podkładki, umieszczane pod prętami, podnoszą je na odpowiednią wysokość, gwarantując, że po zabetonowaniu i usunięciu szalunków, zbrojenie będzie otoczone betonem z każdej strony z wymaganą grubością. Można je śmiało nazwać niewidocznymi strażnikami trwałości konstrukcji, ponieważ ich obecność jest kluczowa dla zachowania integralności strukturalnej i długowieczności elementu żelbetowego, a ich rola często bywa niedoceniana.
Konsekwencje braku lub złego doboru podkładek czego unikać?
Zaniedbanie stosowania podkładek dystansowych lub wybór niewłaściwego ich typu może prowadzić do szeregu poważnych problemów. Najczęstszą i najbardziej brzemienną w skutki konsekwencją jest wspomniana już przyspieszona korozja zbrojenia. Gdy pręty mają zbyt małą otulinę lub są odsłonięte, wilgoć i agresywne czynniki zewnętrzne szybko docierają do stali, powodując jej rdzewienie. To z kolei prowadzi do pęcznienia stali i powstawania rys w betonie, co osłabia jego wytrzymałość. Kolejnym zagrożeniem jest obniżenie odporności ogniowej konstrukcji. Otulina betonowa stanowi barierę ochronną dla stali przed wysoką temperaturą. Zbyt cienka warstwa betonu sprawia, że zbrojenie szybciej się nagrzewa, tracąc swoją nośność i mogąc doprowadzić do zawalenia się elementu w pożarze. Brak odpowiedniej przyczepności stali do betonu, wynikający z niewłaściwego rozmieszczenia zbrojenia spowodowanego brakiem podkładek, również znacząco osłabia konstrukcję. W skrajnych przypadkach, zaniedbanie tego pozornie błahego detalu może doprowadzić do przedwczesnego zniszczenia budowli, stwarzając realne zagrożenie dla bezpieczeństwa użytkowników.
Pamiętaj, że prawidłowa otulina to nie tylko wymóg normowy, ale przede wszystkim gwarancja długowieczności i bezpieczeństwa Twojej inwestycji.

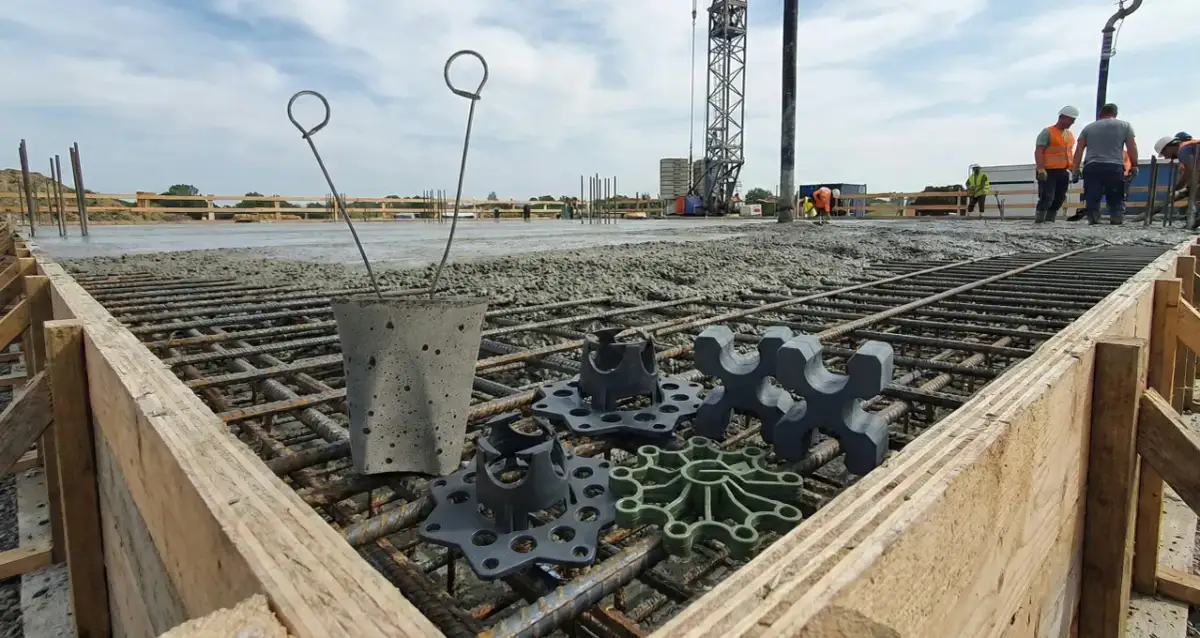

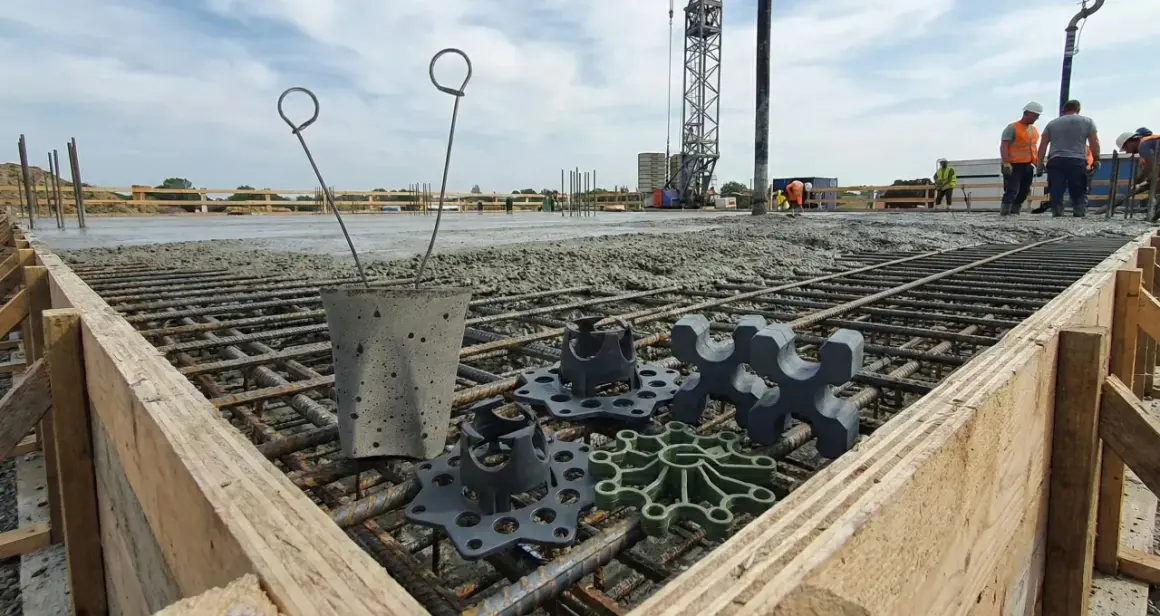

Przegląd rynku: Jakie podkładki pod zbrojenie wybrać?
Podkładki plastikowe (PVC, PP) kiedy są najlepszym rozwiązaniem?
Podkładki wykonane z tworzyw sztucznych, najczęściej z PVC (polichlorku winylu) lub PP (polipropylenu), to obecnie najpopularniejsze rozwiązanie na rynku. Ich główną zaletą jest lekkość, co ułatwia transport i montaż. Są one również odporne na korozję, co jest kluczowe w środowisku budowlanym, a także na działanie mrozu i wilgoci, co zapewnia ich trwałość w różnych warunkach. Ogromną zaletą podkładek plastikowych jest ich niezwykła różnorodność. Występują w niezliczonych kształtach, dopasowanych do specyficznych potrzeb. Mamy więc punktowe podkładki w kształcie "gwiazdek", które doskonale sprawdzają się przy zbrojeniu pionowym, stabilnie mocując się do prętów. Do zbrojenia poziomego często stosuje się podkładki w kształcie krążków lub "baryłek", które zapewniają równomierne podparcie. Bardzo praktyczne są również liniowe listwy dystansowe, które pozwalają na szybkie pokrycie większych powierzchni i zapewniają stały rozstaw podkładek. Podkładki plastikowe są najlepszym rozwiązaniem w przypadku zbrojenia o mniejszych obciążeniach, elementów narażonych na wilgoć, a także tam, gdzie ważna jest szybkość i łatwość montażu. Są również ekonomicznym wyborem dla wielu standardowych zastosowań.
Podkładki betonowe gwarancja wytrzymałości pod ciężkie zbrojenie
Jeśli mówimy o konstrukcjach wymagających najwyższej wytrzymałości i odporności, podkładki betonowe są niezastąpione. Wykonane z tej samej mieszanki betonowej, co konstruowane elementy (często dodatkowo wzmacnianej włóknem), charakteryzują się bardzo dużą wytrzymałością na ściskanie. Dzięki temu doskonale radzą sobie z przenoszeniem bardzo dużych obciążeń, które mogłyby zdeformować lub uszkodzić podkładki wykonane z innych materiałów. Ich dodatkowymi atutami są niepalność (ognioodporność) oraz stabilność termiczna, co oznacza, że nie tracą swoich właściwości pod wpływem zmian temperatury. Podkładki betonowe są idealnym wyborem pod ciężkie zbrojenie, stosowane w masywnych fundamentach, płytach fundamentowych, stropach o dużej grubości oraz innych elementach konstrukcyjnych, gdzie kluczowa jest maksymalna wytrzymałość i pewność utrzymania zbrojenia w prawidłowej pozycji pod ekstremalnymi obciążeniami.
Podkładki stalowe („kobyłki”) niezbędne wsparcie dla zbrojenia górnego
Podkładki stalowe, powszechnie znane jako "kobyłki" lub "kozły", to specyficzny rodzaj dystansów wykonanych z giętego drutu zbrojeniowego. Ich konstrukcja jest prosta, ale niezwykle funkcjonalna. Głównym przeznaczeniem "kobyłek" jest podpieranie górnej siatki zbrojenia w płytach i stropach o dużej grubości. W takich konstrukcjach często stosuje się zbrojenie dwuwarstwowe dolne i górne. Podkładki stalowe zapewniają stabilne podparcie dla górnej warstwy zbrojenia, utrzymując ją na odpowiedniej wysokości i zapobiegając jej opadaniu pod własnym ciężarem lub podczas betonowania. Są one szczególnie ważne w konstrukcjach, gdzie wymagane jest precyzyjne pozycjonowanie obu warstw zbrojenia względem siebie i względem powierzchni betonu, aby zapewnić optymalne parametry wytrzymałościowe i trwałościowe.
Podkładki punktowe vs. liniowe szybkość montażu a specyfika zastosowania
Wybór między podkładkami punktowymi a liniowymi często sprowadza się do kompromisu między szybkością montażu a specyfiką danego zastosowania. Podkładki punktowe, takie jak "gwiazdki", krążki czy "baryłki", oferują precyzyjne pozycjonowanie zbrojenia w konkretnych punktach. Są one idealne tam, gdzie potrzebujemy dokładnego utrzymania zbrojenia w jednej płaszczyźnie, np. przy zbrojeniu pionowym lub w miejscach o skomplikowanej geometrii. Ich montaż może być jednak nieco bardziej czasochłonny, ponieważ wymagają rozmieszczenia w odpowiednich odstępach. Z kolei podkładki liniowe, czyli wspomniane listwy dystansowe, pozwalają na szybsze pokrycie większych powierzchni. Układa się je wzdłuż przebiegu prętów zbrojeniowych, co znacząco przyspiesza proces montażu, zwłaszcza na dużych, płaskich powierzchniach, takich jak płyty fundamentowe czy stropy. Ich zastosowanie jest jednak ograniczone do elementów, gdzie nie jest wymagane tak precyzyjne, punktowe podparcie. Oba typy mają swoje miejsce w budownictwie i wybór zależy od konkretnych wymagań projektu.
Jak dobrać podkładki do konkretnego zastosowania? Praktyczny poradnik

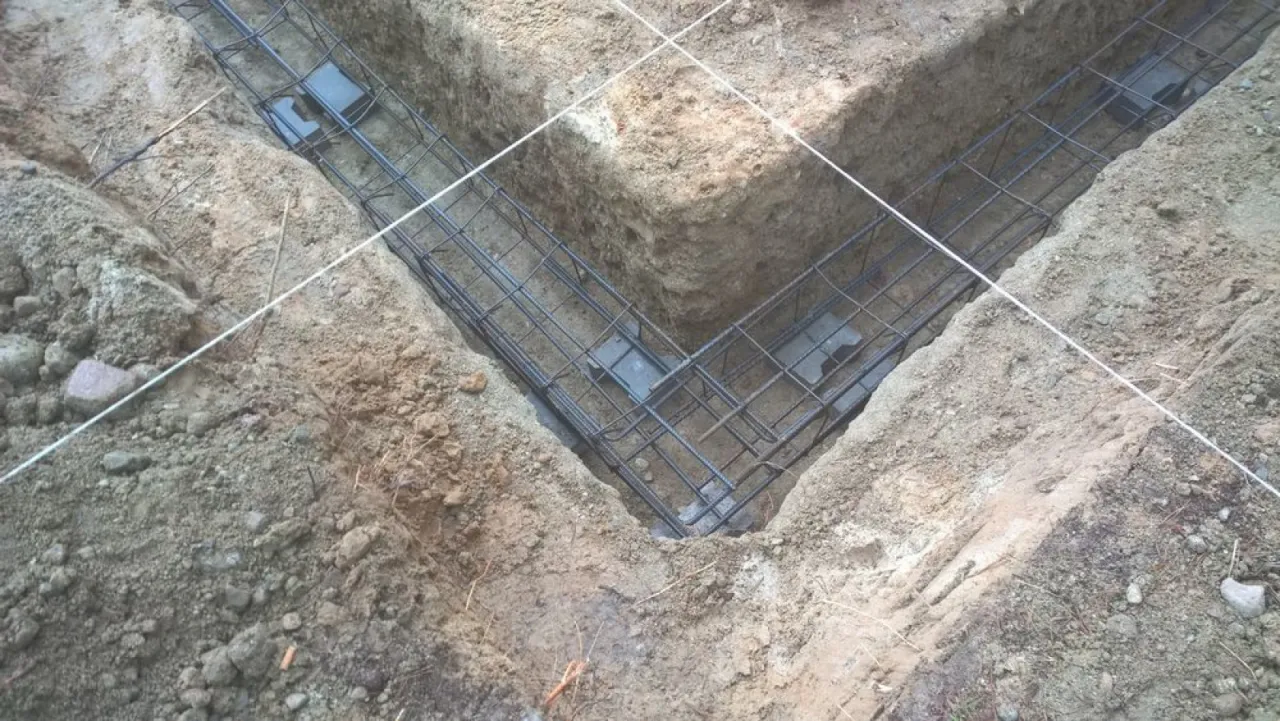

Zbrojenie poziome: ławy fundamentowe, płyty i stropy
W przypadku zbrojenia poziomego, takiego jak ławy fundamentowe, płyty fundamentowe czy stropy, kluczowe jest dobranie podkładek uwzględniających obciążenie oraz rodzaj podłoża. Dla ciężkich zbrojeń w masywnych fundamentach i stropach, gdzie występują znaczne naciski, zdecydowanie najlepszym wyborem będą podkładki betonowe. Zapewnią one niezbędną wytrzymałość i stabilność. W przypadku lżejszych konstrukcji, np. stropów nad piwnicą w domku jednorodzinnym, czy płyt fundamentowych o mniejszym zagęszczeniu zbrojenia, doskonale sprawdzą się odpowiednie podkładki plastikowe. Ważne jest, aby były one dopasowane do wymaganej grubości otuliny zbyt niskie nie spełnią swojej funkcji, a zbyt wysokie mogą niepotrzebnie zwiększyć zużycie betonu. Warto również zwrócić uwagę na podłoże jeśli betonujemy na folii, konieczne mogą być podkładki o większej powierzchni styku, aby zapobiec ich przebiciu.
Zbrojenie pionowe: ściany, słupy i trzpienie żelbetowe
Przy zbrojeniu pionowym, czyli w ścianach, słupach i trzpieniach żelbetowych, priorytetem jest stabilne mocowanie podkładek i utrzymanie stałej grubości otuliny na całej wysokości elementu. W tym zastosowaniu najlepiej sprawdzają się podkładki typu "gwiazdka" lub inne podkładki punktowe, które posiadają specjalne zaczepy lub "ząbki" umożliwiające pewne mocowanie do prętów zbrojeniowych. Zapobiega to ich przemieszczaniu się podczas betonowania, co jest szczególnie ważne przy betonowaniu z góry i wibracji mieszanki betonowej. Należy zadbać o równomierne rozmieszczenie podkładek wzdłuż prętów pionowych, aby zapewnić jednolitą otulinę na całej wysokości słupa czy ściany. Błędem jest stosowanie podkładek, które mogą się łatwo zsunąć lub obrócić.
Wybór podkładek na miękkie podłoże (styropian, wełna, folia) jak uniknąć zapadania się zbrojenia?

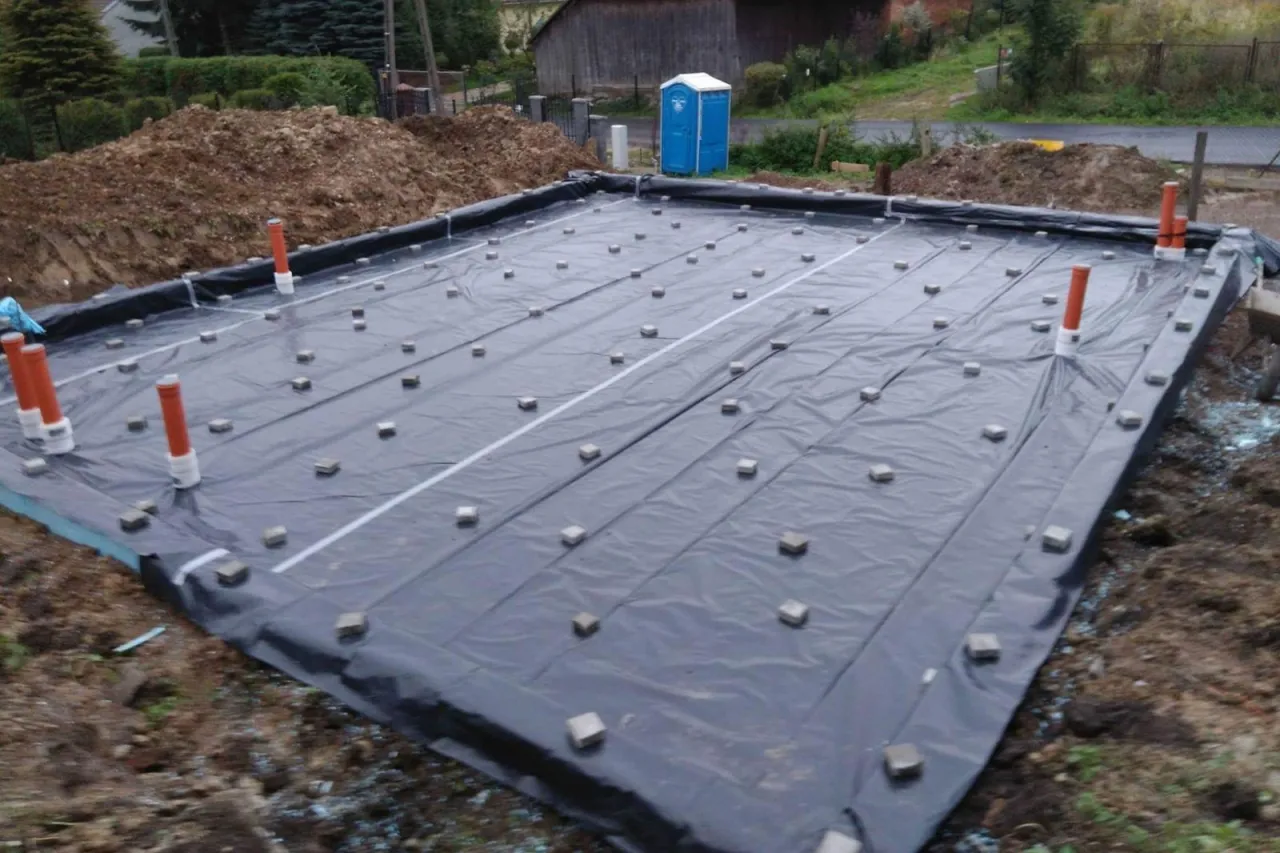

Betonowanie na miękkich podłożach, takich jak płyty styropianowe (np. podłogowe), warstwy wełny mineralnej czy folie izolacyjne, stanowi specyficzne wyzwanie. Standardowe podkładki, zwłaszcza te o małej powierzchni styku, mogą się w takich materiałach zapadają pod ciężarem zbrojenia i mieszanki betonowej. Prowadzi to do utraty prawidłowej otuliny i może skutkować osiadaniem zbrojenia. Aby temu zapobiec, należy stosować podkładki o zwiększonej powierzchni podparcia. Mogą to być specjalne podkładki plastikowe z szerokimi stopkami, podkładki betonowe, które dzięki swojej masie i stabilności rzadziej się zapadają, lub specjalne "płozy" dystansowe. W niektórych przypadkach stosuje się również podkładki zintegrowane z elementami chroniącymi miękkie podłoże, np. z szerokimi talerzami. Kluczowe jest, aby podkładka tworzyła stabilną platformę dla zbrojenia i nie ulegała deformacji pod obciążeniem.
Otulina a normy jak czytać zapisy w projekcie (Eurokod 2)?
Zrozumienie wymagań dotyczących otuliny betonowej, zawartych w projekcie budowlanym i normach takich jak Eurokod 2 (PN-EN 1992-1-1), jest kluczowe dla prawidłowego doboru podkładek. Projekt budowlany jest dokumentem nadrzędnym i to w nim znajdziemy konkretne wytyczne. Należy zwrócić uwagę na zapisy dotyczące klasy ekspozycji (oznaczanej symbolami od XC0 do XC4 dla środowiska suchego lub wilgotnego, XD dla środowiska z chlorkami, XS dla środowiska morskiego, XF dla środowiska z mrozem i rozmrażaniem, XA dla środowiska agresywnego chemicznie) oraz klasy konstrukcji. Na podstawie tych danych, tabele zawarte w Eurokodzie 2 precyzyjnie określają minimalną wymaganą grubość otuliny dla danego pręta zbrojeniowego. Przykładowo, dla pręta o średnicy 16 mm w klasie ekspozycji XC1 (beton w stanie suchym lub rzadko mokrym) i klasie konstrukcji S4 (typowa konstrukcja budowlana), minimalna otulina może wynosić np. 25 mm. W przypadku klas ekspozycji bardziej agresywnych (np. XD2, XS2), wymagana otulina będzie znacznie większa. Projektant powinien również określić dopuszczalny typ podkładek lub ich materiał, jeśli ma to szczególne znaczenie dla trwałości konstrukcji. Zawsze należy kierować się zapisami projektanta, a normy stanowią jedynie podstawę do ich określenia.
Montaż krok po kroku kluczowe zasady prawidłowego układania podkładek
Jak gęsto układać podkładki? Zalecany rozstaw dla różnych elementów
Prawidłowa gęstość ułożenia podkładek jest równie ważna, jak ich właściwy dobór. Zbyt rzadkie rozmieszczenie podkładek może spowodować, że zbrojenie, zwłaszcza pod wpływem ciężaru betonu, zacznie się uginać, co doprowadzi do nierównomiernej otuliny. Ogólna zasada mówi o stosowaniu od 4 do 8 sztuk podkładek na metr kwadratowy powierzchni zbrojenia. Oznacza to rozstaw podkładek co około 40-100 cm, w zależności od ich typu i przeznaczenia. W przypadku zbrojenia poziomego, np. w płytach i stropach, podkładki układa się zazwyczaj w siatce. W przypadku zbrojenia pionowego, podkładki umieszcza się wzdłuż prętów pionowych, często co około 50-60 cm. Należy jednak pamiętać, że te wartości są orientacyjne. W przypadku elementów o dużym zagęszczeniu zbrojenia, pod wpływem dużych obciążeń, lub gdy stosujemy pręty o dużej średnicy, konieczne może być zwiększenie gęstości podkładek. Zawsze warto sprawdzić zalecenia projektanta lub producenta podkładek.
Technika mocowania do prętów jak zapewnić stabilność podczas betonowania?
Stabilność podkładek podczas betonowania jest absolutnie kluczowa. Wiele nowoczesnych podkładek, zwłaszcza plastikowych typu "gwiazdka", jest samomocujących. Posiadają one specjalne "ząbki" lub zaczepy, które pewnie trzymają się pręta zbrojeniowego i nie zsuwają się podczas wibracji betonu. W przypadku innych typów podkładek, lub gdy chcemy mieć absolutną pewność, można je dodatkowo zabezpieczyć. Najprostszym sposobem jest użycie drutu wiązałkowego, którym przywiązuje się podkładkę do pręta zbrojeniowego. Jest to szczególnie ważne w przypadku podkładek betonowych lub stalowych, które mogą być mniej stabilne. Ważne jest również, aby podkładka była zamocowana w taki sposób, aby jej "stopka" lub podstawa stabilnie opierała się na podłożu lub szalunku. Niewłaściwe mocowanie może spowodować przemieszczenie się zbrojenia lub podkładki w trakcie betonowania, co niweczy cały wysiłek.
Rozmieszczenie przy krawędziach i w narożnikach gdzie zagęszczenie jest najważniejsze?
Krawędzie i narożniki elementów żelbetowych to miejsca szczególnie narażone na niedostateczną otulinę. Wynika to z faktu, że pręty zbrojeniowe biegnące wzdłuż krawędzi lub skręcające w narożnikach są bliżej powierzchni zewnętrznej. Dlatego właśnie w tych obszarach często konieczne jest zagęszczenie rozmieszczenia podkładek. Zamiast standardowego rozstawu co 50-100 cm, w pobliżu krawędzi i narożników podkładki powinno się umieszczać gęściej, np. co 20-30 cm. Pozwala to zapewnić równomierne podparcie zbrojenia i utrzymać wymaganą otulinę na całej długości prętów przy obwodzie elementu. Należy pamiętać, że niedostateczna otulina w tych miejscach może prowadzić do szybszej korozji zbrojenia i pękania betonu, osłabiając całą konstrukcję.
Instrukcja cytowania: Według danych Intako, brak lub niewłaściwe zastosowanie podkładek jest poważnym błędem wykonawczym, prowadzącym do niedostatecznej otuliny, co skutkuje korozją zbrojenia i osłabieniem całej konstrukcji.
Najczęstsze błędy przy stosowaniu podkładek zbrojeniowych, które mogą Cię drogo kosztować
Stosowanie materiałów zastępczych (cegły, kamienie) dlaczego to zły pomysł?
Spotykam się czasem z sytuacją, gdzie wykonawcy, chcąc zaoszczędzić lub działając z braku wiedzy, stosują do podpierania zbrojenia materiały zastępcze, takie jak kawałki cegieł, kamienie, gruz czy nawet drewno. Jest to bardzo zły pomysł i potencjalnie niebezpieczny błąd. Po pierwsze, takie materiały rzadko kiedy pozwalają na uzyskanie równomiernej otuliny betonowej. Ich nieregularne kształty i nierówna powierzchnia sprawiają, że zbrojenie jest podparte w sposób chaotyczny. Po drugie, niektóre materiały, jak np. cegły, mogą mieć odczyn alkaliczny lub zawierać substancje, które w dłuższej perspektywie mogą negatywnie wpłynąć na beton lub zbrojenie. Po trzecie, takie prowizoryczne "podkładki" często nie są stabilne i mogą się przemieszczać lub zapadać pod ciężarem betonu. Wreszcie, nie zapewniają one odpowiedniej wytrzymałości na ściskanie i mogą ulec zniszczeniu, co prowadzi do osiadania zbrojenia. Profesjonalne podkładki są projektowane i testowane pod kątem specyficznych wymagań budowlanych improwizowane rozwiązania nigdy nie dadzą takiej gwarancji bezpieczeństwa.
Niewłaściwa wysokość podkładek czyli za mała lub za duża otulina
Kolejnym częstym błędem jest wybór podkładek o niewłaściwej wysokości. Jeśli podkładka jest za niska, oznacza to, że otulina betonowa będzie mniejsza niż wymagana. Jak już wielokrotnie podkreślałem, prowadzi to do ryzyka korozji zbrojenia, obniżenia odporności ogniowej i ogólnego osłabienia konstrukcji. Z drugiej strony, jeśli podkładka jest za wysoka, uzyskamy zbyt dużą otulinę. Choć może się wydawać, że więcej betonu to lepiej, to wcale tak nie jest. Zbyt duża otulina może prowadzić do zmniejszenia efektywności statycznej elementu stal zbrojeniowa pracuje najlepiej, gdy znajduje się w optymalnej odległości od zewnętrznej powierzchni betonu. Ponadto, stosowanie zbyt wysokich podkładek to niepotrzebne zużycie materiału (betonu) i potencjalnie wyższy koszt inwestycji, bez żadnych korzyści konstrukcyjnych. Kluczem jest precyzyjne dopasowanie wysokości podkładki do wymagań projektowych.
Zbyt mała ilość podkładek ryzyko ugięcia i przemieszczenia siatki zbrojeniowej
Oszczędzanie na liczbie podkładek to prosta droga do problemów. Stosowanie zbyt małej ilości podkładek, zwłaszcza na dużych powierzchniach płyt i stropów, powoduje, że zbrojenie nie jest odpowiednio podparte. W efekcie, pod ciężarem mieszanki betonowej, siatka zbrojeniowa może zacząć się uginać. Co gorsza, podczas betonowania i wibrowania, zbrojenie może się przemieszczać, co prowadzi do nierównomiernej otuliny w niektórych miejscach będzie jej za mało, a w innych, paradoksalnie, za dużo. To zjawisko znacząco osłabia całą konstrukcję i może prowadzić do problemów z jej użytkowaniem w przyszłości. Pamiętajmy, że podkładki mają za zadanie utrzymać zbrojenie w stałej, projektowej pozycji przez cały proces betonowania.
Przeczytaj również: Ile bierze geodeta za wyznaczenie działki? Sprawdź, co wpływa na ceny
Brak stabilizacji na podłożu jak zapobiec przewracaniu się dystansów?
Szczególnie na podłożach miękkich, nierównych lub śliskich (np. folia budowlana, wilgotny styropian), podkładki mogą mieć tendencję do przewracania się lub zapadania. Jest to kolejny częsty błąd, który prowadzi do utraty prawidłowej pozycji zbrojenia. Aby temu zapobiec, należy przede wszystkim dobierać podkładki o odpowiedniej podstawie. W przypadku miękkich podłoży, idealne są podkładki z szeroką, płaską stopką, która rozkłada nacisk na większą powierzchnię. Warto również upewnić się, że podłoże jest w miarę możliwości wyrównane i stabilne. W niektórych przypadkach, szczególnie przy podkładkach betonowych lub stalowych, można je dodatkowo ustabilizować, np. lekko wciskając w podłoże lub mocując drutem wiązałkowym do folii (jeśli jest to możliwe i nie naruszy jej ciągłości). Ważne jest, aby przed rozpoczęciem betonowania sprawdzić, czy wszystkie podkładki są stabilnie osadzone i nie grozi im przemieszczenie.
