Kotwy do betonu - jak dobrać i poprawnie zamontować?

Gdy na betonowej ścianie ma zawisnąć ciężka brama, balustrada albo stalowa konsola, przypadkowa śruba szybko przestaje wystarczać. Dobrze dobrane kotwy do betonu muszą pasować nie tylko do obciążenia, lecz także do rodzaju podłoża, odległości od krawędzi i sposobu montażu. Poniżej pokazuję, jak wybrać właściwe rozwiązanie, poprawnie przygotować otwór i uniknąć błędów, które najczęściej osłabiają mocowanie.

Od czego zacząć dobór mocowania do betonu

Najpierw określam, co właściwie ma zostać zamocowane i jakie siły będą działać na punkt. Innego rozwiązania potrzebuje lekka półka, innego brama przesuwna, a jeszcze innego balustrada, która przenosi obciążenia poziome i może być narażona na szarpnięcia. Średnica śruby nie jest punktem wyjścia, tylko jednym z parametrów całego zamocowania.

Trzeba sprawdzić, czy beton jest lity, zarysowany, spękany albo osłabiony przez stare otwory. Znaczenie mają również grubość elementu, minimalna głębokość zakotwienia, odległość od krawędzi i rozstaw sąsiednich mocowań. W przypadku konstrukcji stalowych lub elementów zabezpieczających użytkowników opieram się na danych z karty technicznej i Europejskiej Oceny Technicznej, a nie na podobnym wyglądzie produktu.

Przeczytaj również: Pianka PUR DIY: Czy Oszczędność Warta Ryzyka? Poradnik

Najpopularniejsze rozwiązania

• Kotwy sworzniowe i klinowe rozpierają się w otworze podczas dokręcania nakrętki. Są przeznaczone między innymi do konsol, stalowych słupków, maszyn i konstrukcji.
• Wkręty do betonu tworzą gwint w podłożu i zwykle pozwalają na szybki montaż bez użycia nakrętki. Dobrze sprawdzają się przy lżejszych i średnich mocowaniach, jeśli producent przewidział je do danego zastosowania.
• Kotwy tulejowe wykorzystują tuleję, która rozpiera się w otworze. Stosuje się je przy różnych elementach konstrukcyjnych i instalacyjnych.
• Systemy chemiczne łączą beton z prętem gwintowanym za pomocą żywicy. Dają większą swobodę przy małych odległościach od krawędzi, ale wymagają dokładniejszego przygotowania otworu.

Jeżeli mocowanie ma pracować blisko krawędzi płyty, nie zakładam automatycznie, że wystarczy grubsza kotwa mechaniczna. Jej rozpieranie może doprowadzić do odłupania fragmentu betonu. W takiej sytuacji częściej rozważam system chemiczny albo produkt mechaniczny z wyraźną aprobatą do montażu przy zmniejszonych odległościach.

Mechaniczne czy chemiczne rozwiązanie będzie lepsze

Oba typy mocowań mogą być bardzo trwałe, ale działają inaczej i mają inne ograniczenia. Mechaniczne blokują się przez rozparcie lub wkręcenie w beton. Chemiczne przenoszą siły przez utwardzoną żywicę, która łączy pręt z powierzchnią otworu.

W praktyce mechanika wygrywa prostotą i tempem, natomiast chemia daje więcej możliwości w trudnym układzie otworów. Nie oznacza to jednak, że żywica zawsze jest mocniejsza. O nośności decyduje konkretny, przebadany zestaw, czyli żywica, pręt, średnica otworu, głębokość osadzenia i sposób przygotowania podłoża.

Przy mocowaniu pergoli, balustrady lub bramy nie wybieram produktu wyłącznie na podstawie opisu „do ciężkich obciążeń”. Sprawdzam, czy parametry dotyczą betonu zarysowanego, jaka jest wymagana klasa betonu oraz czy podane wartości odnoszą się do wyrywania, ścinania czy obu tych obciążeń.

Jak zamontować kotwę mechaniczną krok po kroku

Do pracy przygotowuję wiertarkę udarową z odpowiednim wiertłem, odkurzacz lub pompkę do oczyszczania otworu, szczotkę, klucz dynamometryczny i środki ochrony osobistej. Średnicę oraz głębokość wiercenia biorę z instrukcji, ponieważ różnią się między modelami nawet przy podobnych rozmiarach gwintu.

1. Wyznaczam punkt mocowania i upewniam się, że w planowanym miejscu nie przebiega instalacja ani zbrojenie.
2. Wiercę prostopadle do powierzchni betonu, utrzymując średnicę i głębokość zalecaną przez producenta.
3. Usuwam pył z otworu. Przy wielu kotwach mechanicznych czyszczenie również ma znaczenie, choć jego zakres może być inny niż przy żywicy.
4. Przykładam mocowany element i wkładam kotwę na wymaganą głębokość.
5. Dokręcam nakrętkę określonym momentem, najlepiej kluczem dynamometrycznym.
6. Sprawdzam, czy element nie przesuwa się, kotwa nie obraca się w otworze, a podłoże nie odspoiło się wokół mocowania.

Najczęstszy błąd polega na dokręcaniu „na wyczucie”. Zbyt mały moment może nie rozprężyć kotwy prawidłowo, a zbyt duży może uszkodzić gwint albo nadmiernie obciążyć beton. Wartość momentu dokręcania nie jest uniwersalna i nie powinno się przenosić jej z jednego modelu na drugi.

Jeśli podczas wiercenia trafiam na stal, nie próbuję przepychać się przez zbrojenie na siłę. Zmieniam punkt dopiero po ocenie, czy nowe miejsce zachowa wymagany rozstaw i odległość od krawędzi. Przy elementach konstrukcyjnych przypadkowe przecięcie pręta zbrojeniowego może mieć poważniejsze skutki niż sam problem z montażem.

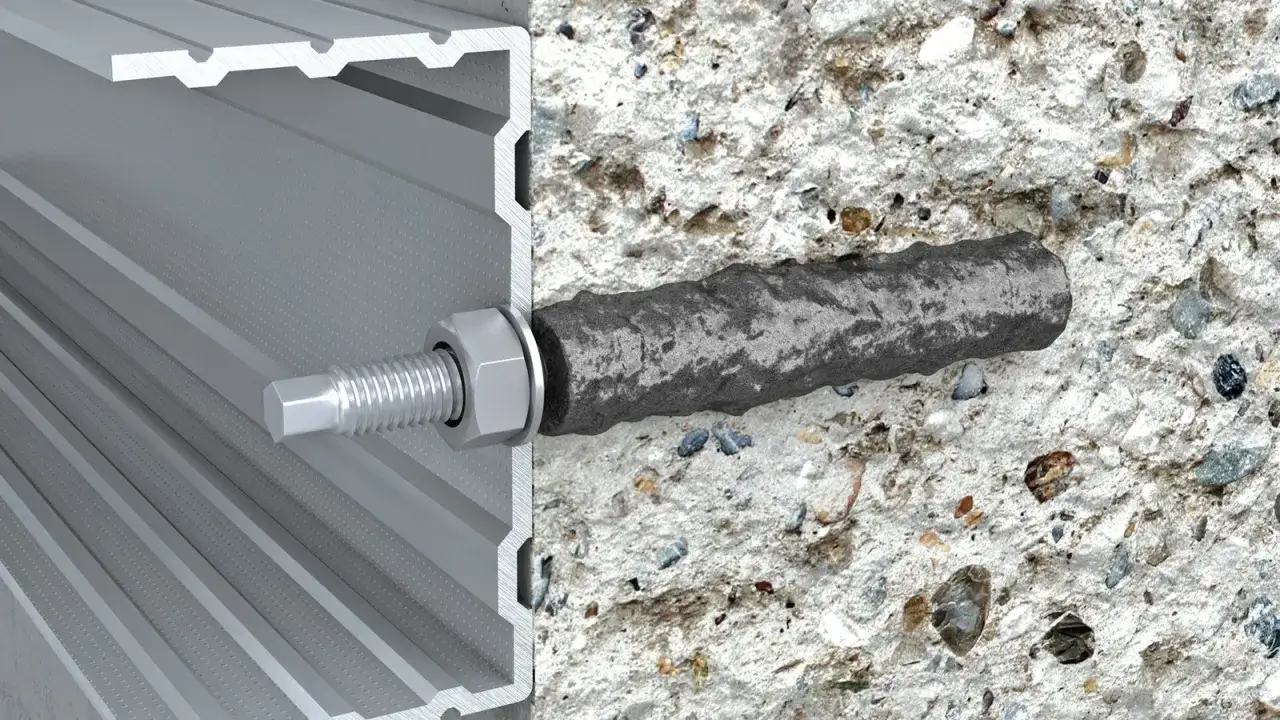

Jak poprawnie osadzić kotwę chemiczną

W tym wariancie przygotowanie otworu jest równie ważne jak sama żywica. Pył pozostawiony na ściankach tworzy warstwę oddzielającą pręt od betonu, dlatego nie ograniczam się do krótkiego przedmuchania. Otwór trzeba przedmuchać, wyszczotkować i ponownie oczyścić, zgodnie z procedurą podaną dla danego systemu.

1. Wiercę otwór o wymaganej średnicy i głębokości, zachowując jego osiowe położenie.
2. Oczyszczam go pompką lub odkurzaczem i szczotką o właściwej średnicy.
3. Przygotowuję kartusz, dyszę mieszającą oraz pręt gwintowany. Pierwszą porcję żywicy wyciskam poza otwór, aż masa będzie miała jednolity kolor.
4. Wypełniam otwór od dna, stopniowo wycofując dyszę. Zwykle nie wypełniam go całkowicie, ponieważ po wsunięciu pręta nadmiar powinien mieć możliwość wydostania się na zewnątrz.
5. Wprowadzam pręt ruchem obrotowym do oznaczonej głębokości.
6. Zostawiam mocowanie nieruchomo na czas wymagany do utwardzenia żywicy.

Czas wiązania zależy od temperatury betonu, rodzaju żywicy i wilgotności otworu. W chłodzie proces może trwać znacznie dłużej niż w temperaturze pokojowej, a obciążenie pręta przed końcem utwardzania może zniszczyć połączenie, zanim zacznie ono prawidłowo pracować.

Nie każda masa nadaje się do betonu spękanego, otworu mokrego albo montażu nad głową. Jeżeli producent dopuszcza takie warunki, informacja powinna wynikać wprost z dokumentacji. Sama etykieta „kotwa chemiczna” nie daje jeszcze gwarancji bezpiecznego zastosowania.

Co najbardziej wpływa na nośność mocowania

Właściwa kotwa może zawieść, jeśli beton jest zbyt słaby albo otwór znajduje się za blisko krawędzi. W przypadku elementów obciążonych na wyrywanie liczy się głębokość zakotwienia i jakość strefy betonu wokół pręta. Przy obciążeniu poprzecznym ważne są również średnica, sztywność elementu oraz odległość mocowania od krawędzi.

• Klasa i stan betonu wpływają na rzeczywistą nośność. Beton zarysowany wymaga produktu dopuszczonego do takich warunków.
• Rozstaw kotew nie może być przypadkowy, ponieważ sąsiednie punkty mogą wzajemnie osłabiać strefę przenoszenia sił.
• Odległość od krawędzi ogranicza ryzyko odłupania betonu, szczególnie przy kotwach rozporowych.
• Głębokość osadzenia musi odpowiadać parametrom produktu, ale nie może naruszać drugiej strony cienkiego elementu.
• Korozja ma znaczenie na zewnątrz i w wilgotnych pomieszczeniach. Stal nierdzewna lub powłoka o odpowiedniej odporności może być konieczna.

Przy lekkich pracach remontowych często wystarcza prawidłowo dobrany produkt katalogowy. Gdy mocuję balustradę, konstrukcję stalową, markizę, bramę albo element nad głową, traktuję sprawę poważniej. Jeśli awaria może zagrozić ludziom lub uszkodzić konstrukcję, dobór powinien sprawdzić fachowiec, a czasem również projektant.

Błędy, które osłabiają nawet dobre mocowanie

Wiele problemów nie wynika z wad kotwy, tylko z pośpiechu. Na budowie widziałem otwory wiercone zbyt płytko, bez usunięcia pyłu albo w miejscu, gdzie element opierał się na nierównym betonie i był dociągany nakrętką na siłę.

• Użycie wiertła o złej średnicy lub tępego, które rozbija brzegi otworu.
• Wiercenie pod kątem, przez co kotwa nie pracuje osiowo.
• Pomijanie czyszczenia otworu, zwłaszcza przy żywicy.
• Stosowanie kotwy mechanicznej zbyt blisko krawędzi.
• Łączenie elementów różnych systemów, na przykład przypadkowej żywicy z prętem bez wspólnej dokumentacji.
• Obciążanie kotwy chemicznej przed pełnym utwardzeniem.
• Dokręcanie bez kontroli momentu albo ponowne używanie elementu przeznaczonego do jednorazowego montażu.
• Wiercenie w spękanym lub odspojonym betonie bez sprawdzenia, czy mocowanie jest do tego przeznaczone.

Jeżeli wokół otworu pojawiło się pęknięcie, beton się wykruszył albo kotwa obraca się podczas dokręcania, nie maskuję problemu podkładką. Wycofuję mocowanie i oceniam, czy można wykonać nowy otwór w bezpiecznej odległości. Większa średnica nie naprawia uszkodzonego podłoża.

Bezpieczne mocowanie zaczyna się przed uruchomieniem wiertarki

Najrozsądniejsza kolejność jest prosta: najpierw określam obciążenie i warunki pracy, później wybieram system, a dopiero na końcu dobieram średnicę oraz długość. Mechaniczne rozwiązanie będzie wygodne przy szybkich, typowych pracach, natomiast chemiczne zyska przewagę tam, gdzie liczy się mała odległość od krawędzi, ograniczone rozpieranie lub elastyczny dobór głębokości.

Nie oszczędzam na wiertle, czyszczeniu otworu ani kluczu dynamometrycznym. Te elementy zajmują chwilę, a często właśnie one decydują, czy mocowanie będzie stabilne przez lata, czy zacznie luzować się po kilku miesiącach.
